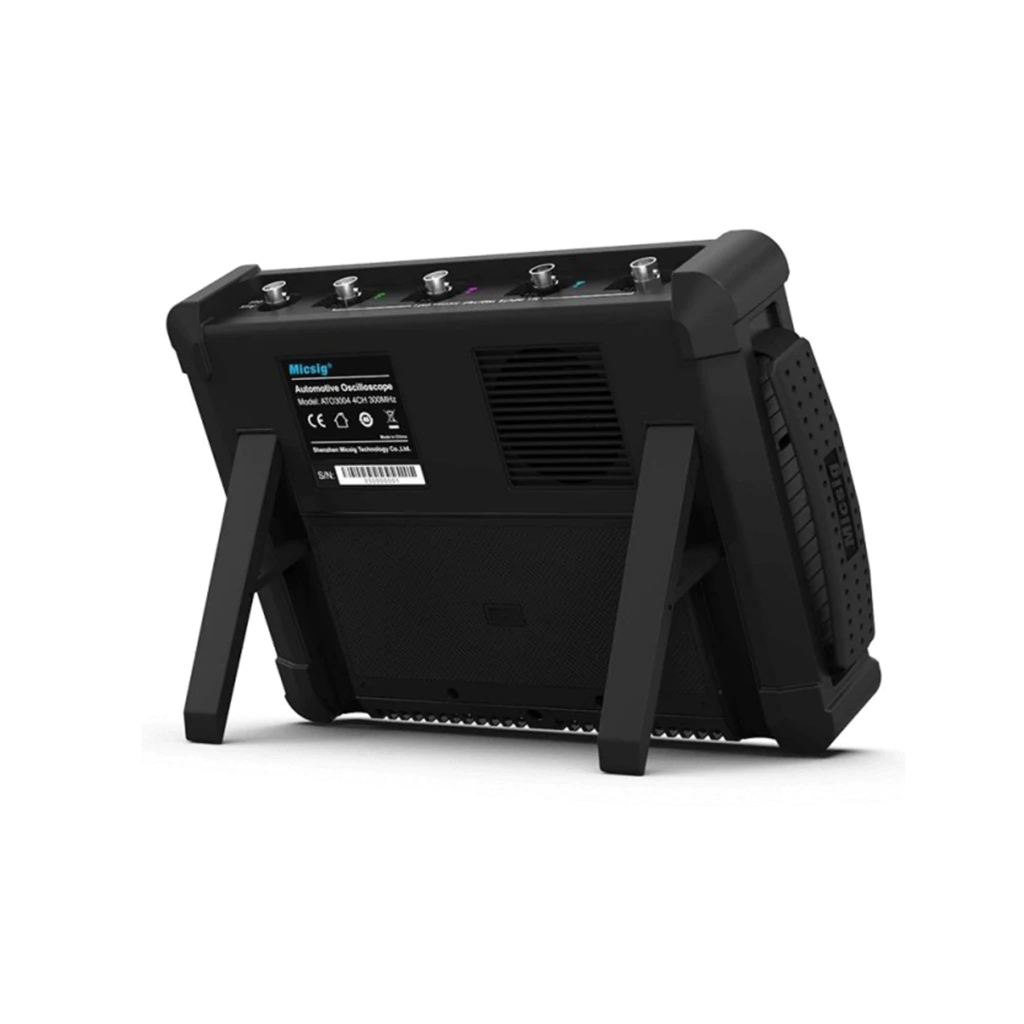

Osciloscopio Táctil Portátil para Automoción 100MHZ / 4 Canales Micsig ATO1004

La nueva gama de Osciloscopios Táctiles Micsig ATO1000 esta diseñada específicamente para el mundo de la automoción. Prestaciones avanzadas y un manejo intuitivo táctil o con controles físicos a través de su gran pantalla de 10.1".

La serie ATO1000 dispone ademas de una completa base de preajustes de automoción, que facilita la toma de medidas ajustando automáticamente los parámetros necesarios para la medida de cada señal.

Los protocolos de comunicaciones en automoción son omnipresentes ya en muchos elementos de un vehículo, y la serie ATO1000 es capaz no solo de capturar visualizar correctamente todos ellos, si no que ademas permite decodificar protocolos de automoción como CAN, LIN, Flexray, obteniendo los valores Hexadecimales de las tramas y permitiendo así un análisis verdaderamente profundo de los mismos.

Esta serie ademas incluye varios accesorios específicos para automoción que facilitan la toma de medidas, a los que se pueden añadir cualquier de accesorios disponibles en la sección "Accesorios para Oscilocopio" de nuestra tienda.

- Pruebas del circuito de carga/arranque

Admite carga/arranque de 12 V y 24 V, ondulación de carga, corriente de arranque y otras pruebas.

- Varias pruebas de sensores

Admite pruebas de ABS, pedal del acelerador, posición del acelerador, presión de combustible, medidor de flujo de aire, cigüeñal, árbol de levas, golpe, MAP, etc.

- Actuadores

Una pulsación para obtener señales, rápido y fácil.

Admite varias pruebas de actuadores: múltiples voltajes y corrientes de inyectores de combustible, señales de control de ventiladores, sincronización variable de válvulas, válvulas solenoides de cartucho de carbón, válvulas solenoides EGR, etc.

- Encendido

Incluyendo pruebas de ignición primaria, ignición secundaria y combinación de ignición primaria+secundaria.

- Red

CAN (CAN alto/CAN bajo), CAN FD, LIN, FlexRay y línea K.

- Pruebas combinadas

Se pueden medir varios canales de osciloscopio juntos para realizar una variedad de pruebas combinadas, como la prueba combinada del cigüeñal y el árbol de levas, o la prueba combinada de la ignición primaria y el voltaje del inyector de combustible, etc.

Pruebas admitidas:

• Circuito de carga/arranque: Pruebas en sistemas de 12 V y 24 V, corriente de arranque, ondulación de carga, entre otros.

• Sensores: Admite pruebas de ABS, pedal del acelerador, posición del acelerador, presión de combustible, flujo de aire, cigüeñal, árbol de levas, sensor de golpe, MAP, etc.

• Actuadores: Permite pruebas rápidas con una sola pulsación. Mide voltajes y corrientes de inyectores, ventiladores, válvulas solenoides (EGR, carbón activado), sincronización variable, entre otros.

• Encendido: Pruebas de ignición primaria, secundaria y combinadas.

• Redes: Compatible con CAN (alto y bajo), CAN FD, LIN, FlexRay y línea K.

• Pruebas combinadas: Permite combinar señales como cigüeñal y árbol de levas, o ignición e inyección de combustible, para análisis más completos.

Características técnicas:

• Banda ancha: 100 MHz

• Canales analógicos: 4

• Tiempo de subida: ≤ 3.5 ns

• Tasa máxima de muestreo: 1 GSa/s

• Profundidad máxima de memoria: 110 Mpts

• Tasa máxima de captura de forma de onda: 78,000 wfms/s

• Sensibilidad de entrada: de 1 mV/div a 10 V/div

• Filtro de ancho de banda: 20 MHz, paso bajo a 30 Hz

• Almacenamiento segmentado: no soportado

• Impedancia de entrada: 1 MΩ

• Rango de base de tiempo: de 2 ns/div a 1 ks/div

• Pruebas soportadas: carga/arranque, sensores, actuadores, encendido, redes y pruebas combinadas

• Decodificación de bus: UART, CAN, CAN FD, LIN, SPI, I²C

• Interfaces: Wi-Fi, USB 3.0/2.0, USB tipo C, conexión a tierra, HDMI, salida de disparo

• Almacenamiento interno: 32 GB

• Pantalla: táctil capacitiva LCD de 10.1 pulgadas, resolución 1280 x 800, cuadrícula 11 x 10

• Batería: de iones de litio, 7.4 V, 7500 mAh

Kit Estándar incluye:

• 2 × sondas pasivas (100 MHz)

• 4 × cables BNC a banana

• 2 × pinzas cocodrilo

• 2 × agujas de prueba flexibles

• Cable de alimentación y adaptador

• Correa para llevar (carry strap)

• Protector de pantalla

• Batería integrada (7500 mAh).
